產品簡介

        DLP4710B是基于TI 0.47寸DMD開發的一款光投影模塊。DLP4710微鏡采用正交陣列顯示，相鄰像素間距5.4um，光控制模塊設計使用DLPC3479和DLPA3005芯片組，可以為用戶提供1920*1080p高分辨率、高亮度、小體積的解決方案。支持一個可配置的輸入觸發器和兩個可配置的輸出觸發器，以便同步攝像頭、傳感器或其他外圍設備。單通道光源設計，能有效提高光源利用率；同軸0偏移光路、全玻璃光學鏡片和全金屬的結構設計，適用于3D掃描，醫學成像和自動光學檢測。

性能描述

型號	DLP4710B
DMD	TI 0.47〃1080P DMD
分辨率	1920x1080
畫面比例	16:10
光源	460nm藍色LED/White LED
亮度	400lm@ White LED
鏡頭焦距	8mm	13.5mm		18.5mm
投射比	0.75:1		1.25:1		1.75:1
畸變	<0.6%		<0.5%		<0.1%
Offset	0%
對比度	800:1
畫面均勻性	>90%
工作距離	150mm-2000mm
供電	12v7A
功率	50W / 70W
接口	USB、Mini HDMI
尺寸	148.7mm*130mm*53.6mm
重量	825g

控制板規格

-  使用TI DLPC3479數字控制器
-  適用于DLP4710（.47 1080p）TRP DMD的2xDLPC3479顯示和光控制

顯示功能

-  最大支持1080p的輸入圖像大小
-  輸入幀速率可達60Hz（2D和3D）
-  24位輸入像素接口支持

---并行或BT656接口協議
---高達150MHz像素時鐘

-  可編程曝光時間
-  高達1440Hz（1位）和180Hz（8位）的高速圖形速率
-  64Mb外部flash，可以存儲超過1000個圖形
-  一個可配置的輸入觸發器
-  兩個可配置的輸出觸發器
-  USB、Mini HDMI接口
-  板載0-16A電流的LED驅動器

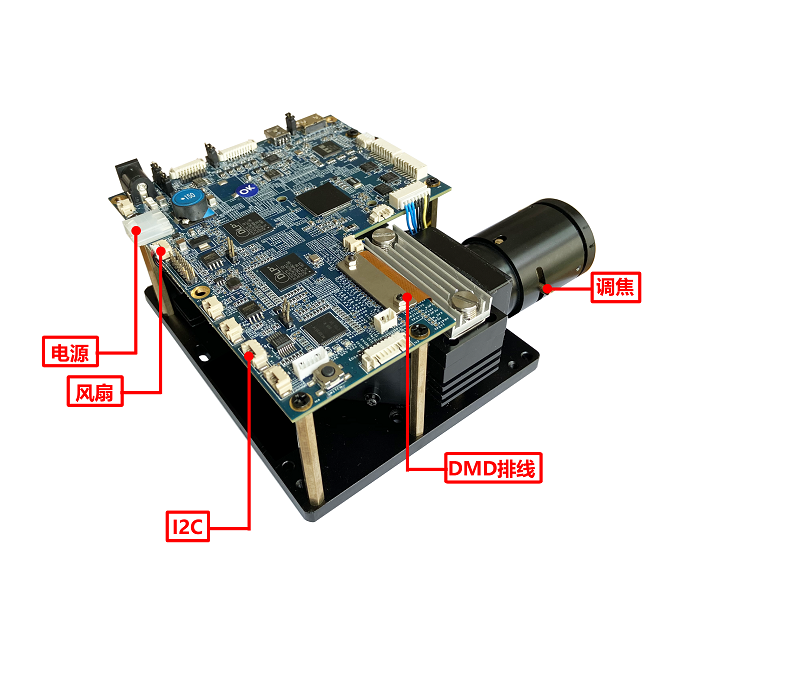

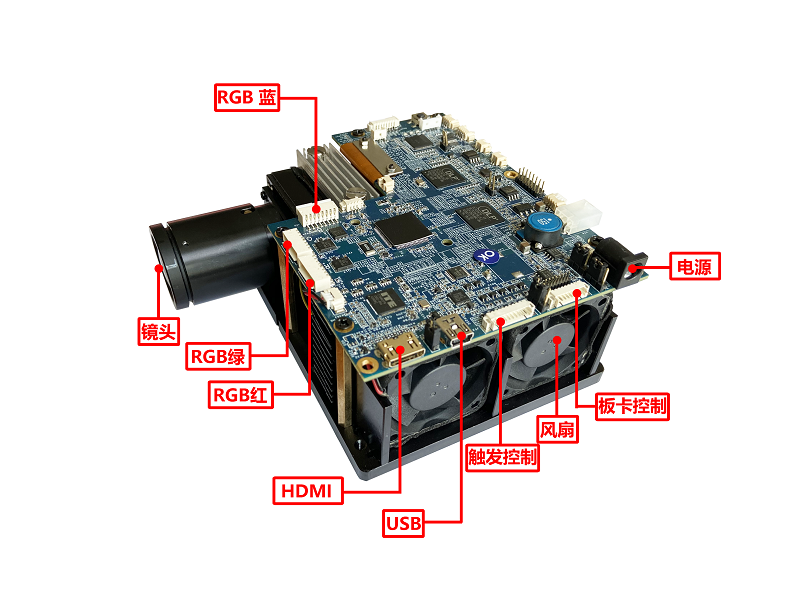

接口示意圖




應用領域
